上海问得采用先进德国设计工艺，兼顾了稳定性和极高的性价比。为您提供铝合金伺服电动缸，40系列、50系列、63系列、80系列、100系列 电动缸 欢迎垂询-联系电话18621853520

Category:

INQUIRY

电动缸 基本安装形式示意图

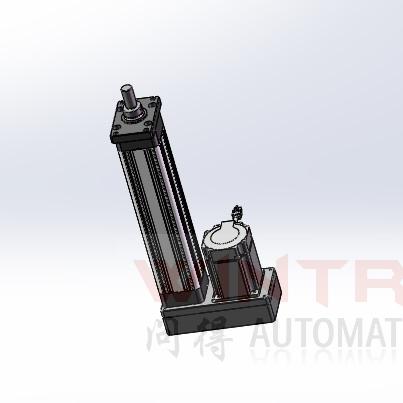

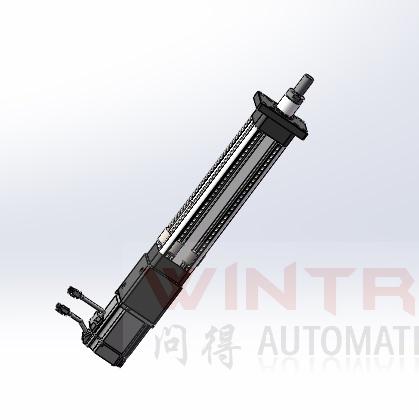

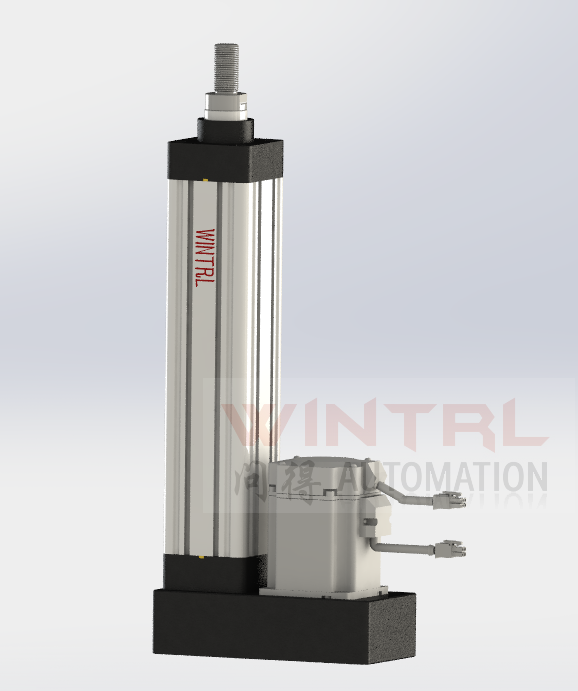

折返式安装 电动缸 示意图 直连式安装 电动缸 示意图
折返式 电动缸 示意图 上海问得 直连式 电动缸 示意图 上海问得

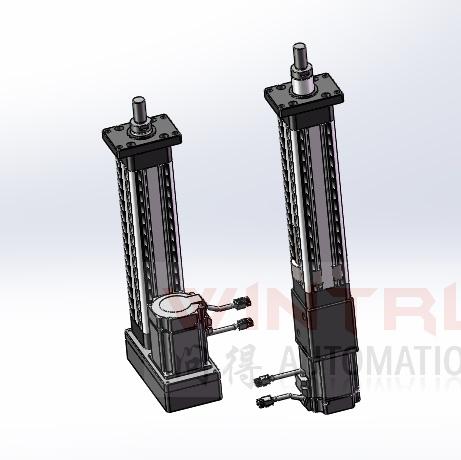

前法兰安装 电动缸 示意图 脚座式安装 电动缸 示意图
前法兰安装电动缸示意图 上海问得 脚座式安装电动缸示意图 上海问得

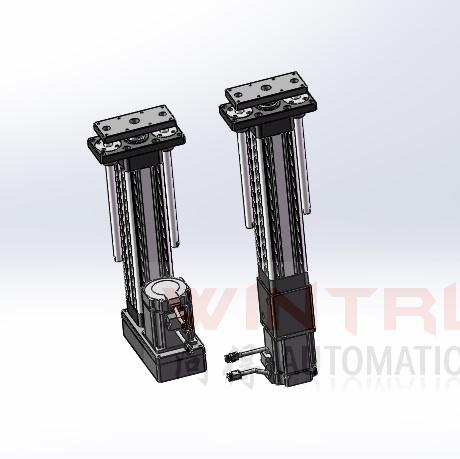

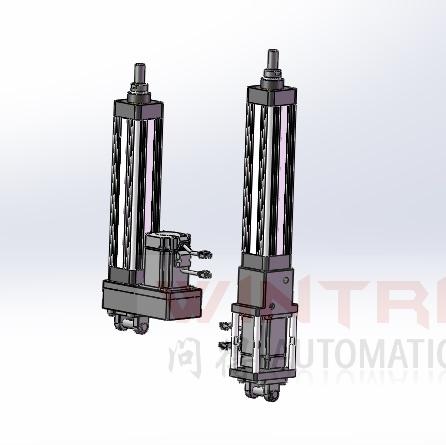

后铰链式安装 电动缸 示意图 前导向式安装 电动缸 示意图
后铰链式安装电动缸示意图 上海问得 前导向式安装电动缸示意图 上海问得

电动缸 – 型号列表（此表只列出了基本规格，上海问得提供 电动缸 的非标定制服务，具体请联系客服）

型号 外形宽度 最大行程 最大推力 选型指导

上海问得 XL1-40-系列-电动缸
XL1-40-L-P*-D-FA-M 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-40-L-P*-B-FA-M 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-40-L-P*-D-LA-M 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) D(直连式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-40-L-P*-B-LA-M 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) B(折返式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-40-L-P*-D-CB-M 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) D(直连式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-40-L-P*-B-CB-M 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) B(折返式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-40-L-P*-D-FG-F 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FG(前导向安装) F(内螺纹 M外螺纹)
XL1-40-L-P*-B-FG-F 40缸径 外形53*53 600mm 150kg 接受定制 具体咨询客服 L(长度)50-600mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FG(前导向安装) F(内螺纹 M外螺纹)

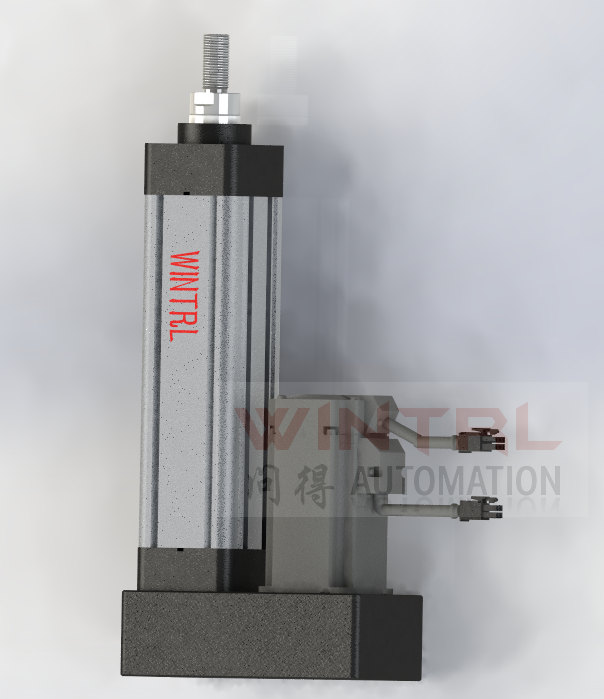

上海问得 XL1-50-系列-电动缸
XL1-50-L-P*-D-FA-M 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-50-L-P*-B-FA-M 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-50-L-P*-D-LA-M 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-50-L-P*-B-LA-M 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-50-L-P*-D-CB-M 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-50-L-P*-B-CB-M 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-50-L-P*-D-FG-F 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FG(前导向安装) F(内螺纹 M外螺纹)
XL1-50-L-P*-B-FG-F 50缸径 外形65*65 1000mm 300kg 接受定制 具体咨询客服 L(长度)50-1000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FG(前导向安装) F(内螺纹 M外螺纹)

上海问得 XL1-63-系列-电动缸
XL1-63-L-P*-D-FA-M 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-63-L-P*-B-FA-M 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-63-L-P*-D-LA-M 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) D(直连式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-63-L-P*-B-LA-M 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) B(折返式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-63-L-P*-D-CB-M 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) D(直连式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-63-L-P*-B-CB-M 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) B(折返式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-63-L-P*-D-FG-F 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FG(前导向安装) F(内螺纹 M外螺纹)
XL1-63-L-P*-B-FG-F 63缸径 外形75*75 1200mm 500kg 接受定制 具体咨询客服 L(长度)50-1200mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FG(前导向安装) F(内螺纹 M外螺纹)

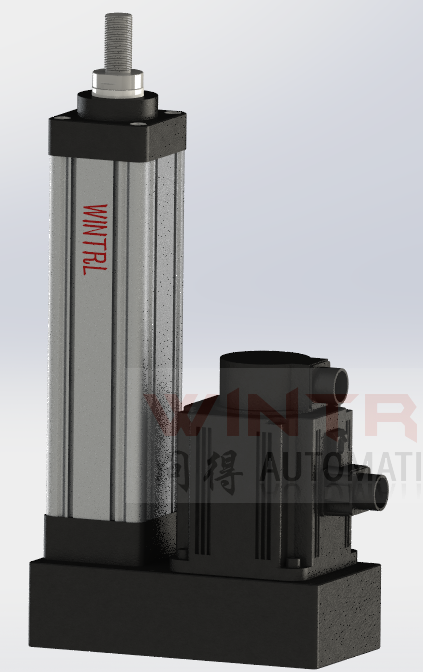

上海问得 XL1-80-系列-电动缸
XL1-80-L-P*-D-FA-M 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-80-L-P*-B-FA-M 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-80-L-P*-D-LA-M 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-80-L-P*-B-LA-M 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-80-L-P*-D-CB-M 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-80-L-P*-B-CB-M 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-80-L-P*-D-FG-F 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FG(前导向安装) F(内螺纹 M外螺纹)
XL1-80-L-P*-B-FG-F 80缸径 外形95*95 2000mm 1000kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FG(前导向安装) F(内螺纹 M外螺纹)

上海问得 XL1-100-系列-电动缸
XL1-100-L-P*-D-FA-M 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-100-L-P*-B-FA-M 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FA(前法兰安装) M(外螺纹 F内螺纹)
XL1-100-L-P*-D-LA-M 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-100-L-P*-B-LA-M 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) LA(脚座式安装) M(外螺纹 F内螺纹)
XL1-100-L-P*-D-CB-M 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-100-L-P*-B-CB-M 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) CB(后铰链安装) M(外螺纹 F内螺纹)
XL1-100-L-P*-D-FG-F 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) D(直连式安装) FG(前导向安装) F(内螺纹 M外螺纹)
XL1-100-L-P*-B-FG-F 100缸径 外形110*110 2000mm 1500kg 接受定制 具体咨询客服 L(长度)50-2000mm P*(丝杆导程 P5 P10 P20) B(折返式安装) FG(前导向安装) F(内螺纹 M外螺纹)

电动缸选择流程：

根据 电动缸 最大负载能力和安装尺寸选择 电动缸 类型。

比如需要推力为200kg的 电动缸，在设定0.8的安全系数，那么需要选择推力为250kg的 电动缸。查参数得知上海问得生产的50系列 电动缸 最大负载能力为300kg，那么可以选择50系列 电动缸。

确定运行速度。

这个主要是选择 电动缸 的导程，一般5mm导程的比较常用，如果负载轻，并且需要的运行速度快，可以选择10mm的和20mm的导程。其他导程规格请咨询客服。

确定负载重量。

这个主要是选择电机功率的选择，如果负载速度比较低可以选择小一些的伺服并通过增加减速机的方式，如果速度较高负载也较大那就只能选择大的伺服电机。

安装形式选择。

常规的 电动缸 安装形式有直连式和折返式，在直连式和折返式电动缸中又分为前法兰安装，脚座安装，尾部铰链安装等方式。特别注意的是电动缸端部杆端不能受较大的旋转力（厂家给出的额定最大推力都是直上直下的，就好像导轨能承受较大的负载但是不能承受旋转拧紧力的道理一样），所以如果有特殊应用形式需要选择我们的前导向安装型 电动缸。其他非标安装形式也可以定制，欢迎咨询。
