XL1-80系列电动缸

80系列电动缸 – 选择流程：

1. 根据电缸最大负载能力和安装尺寸选择 电缸 类型。比如需要推力为200kg的 电缸，在设定0.8的安全系数，那么需要选择推力为250kg的 电缸。查参数得知上海问得生产的50系列 电缸 最大负载能力为300kg，那么可以选择50系列 电缸。
2. 确定运行速度。这个主要是选择 电缸 的导程，一般5mm导程的比较常用，如果负载轻，并且需要的运行速度快，可以选择10mm的和20mm的导程。其他导程规格请咨询客服。
3. 确定负载重量。这个主要是选择电机功率的选择，如果负载速度比较低可以选择小一些的伺服并通过增加减速机的方式，如果速度较高负载也较大那就只能选择大的伺服电机。
4. 安装形式选择。常规的 电缸 安装形式有直连式和折返式，在直连式和折返式电缸中又分为前法兰安装，脚座安装，尾部铰链安装等方式。特别注意的是电缸端部杆端不能受较大的旋转力（厂家给出的额定最大推力都是直上直下的，就好像导轨能承受较大的负载但是不能承受旋转拧紧力的道理一样），所以如果有特殊应用形式需要选择我们的前导向安装型 电缸。其他非标安装形式也可以定制，欢迎咨询。

尺寸图：

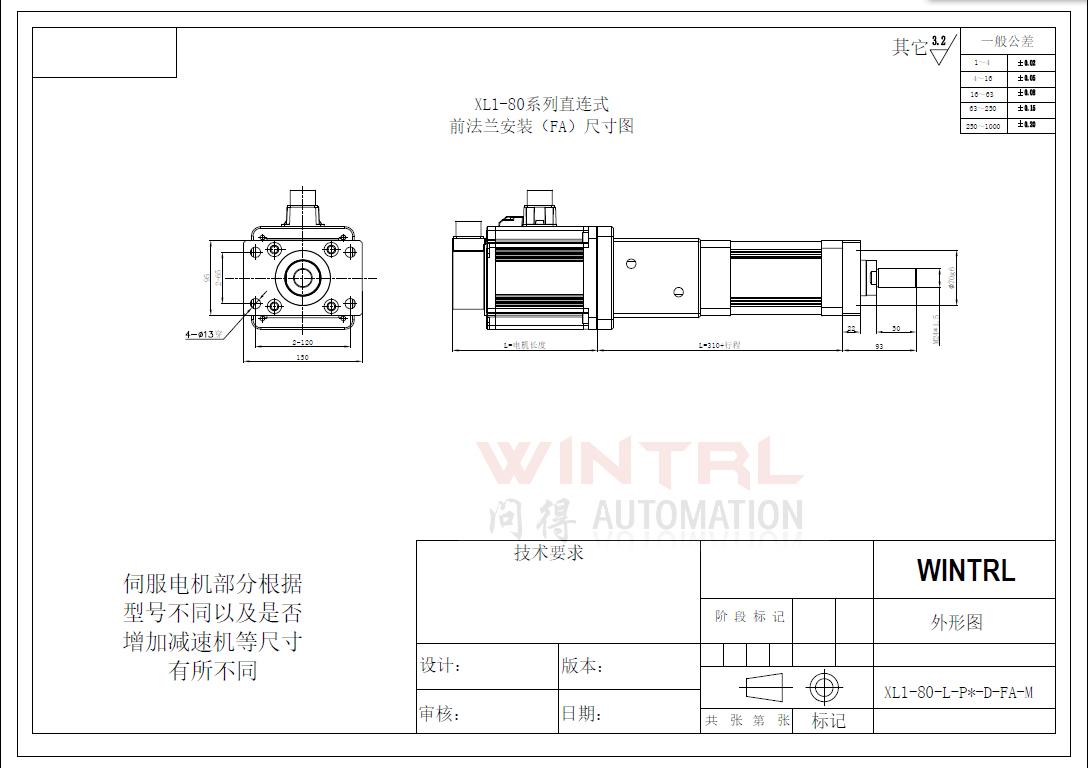

上海问得 XL1-80系列电动缸 直连式前法兰安装（FA）尺寸图

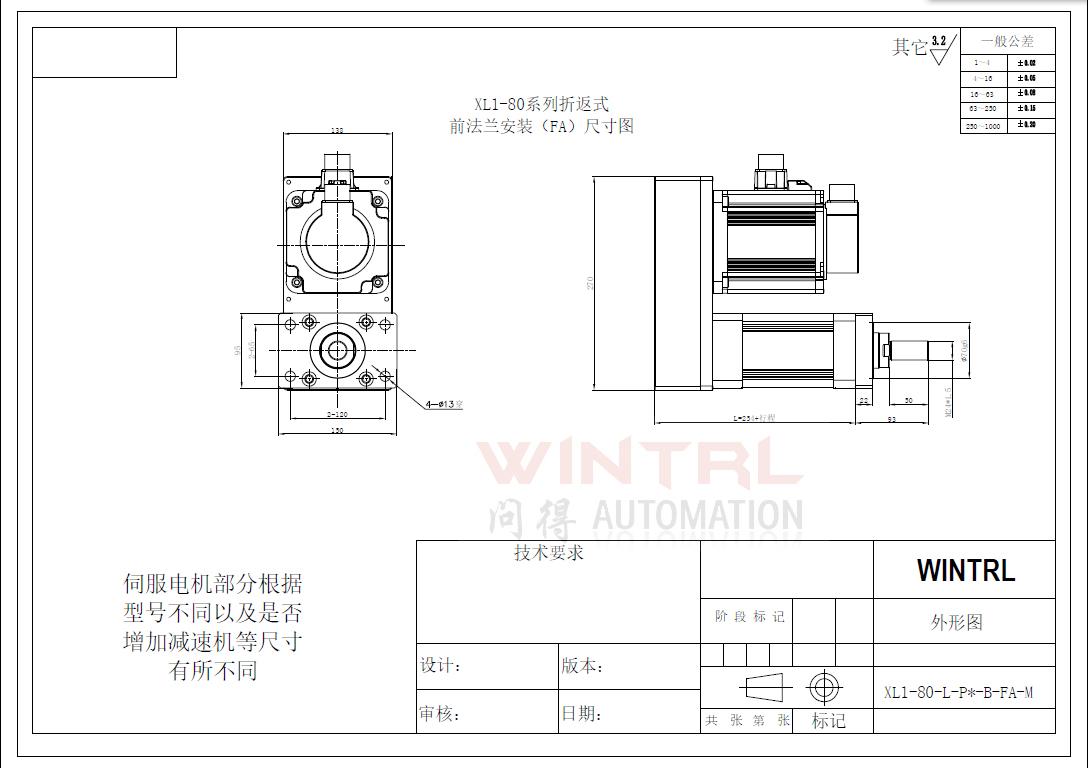

上海问得 XL1-80系列电动缸 折返式前法兰安装（FA）尺寸图

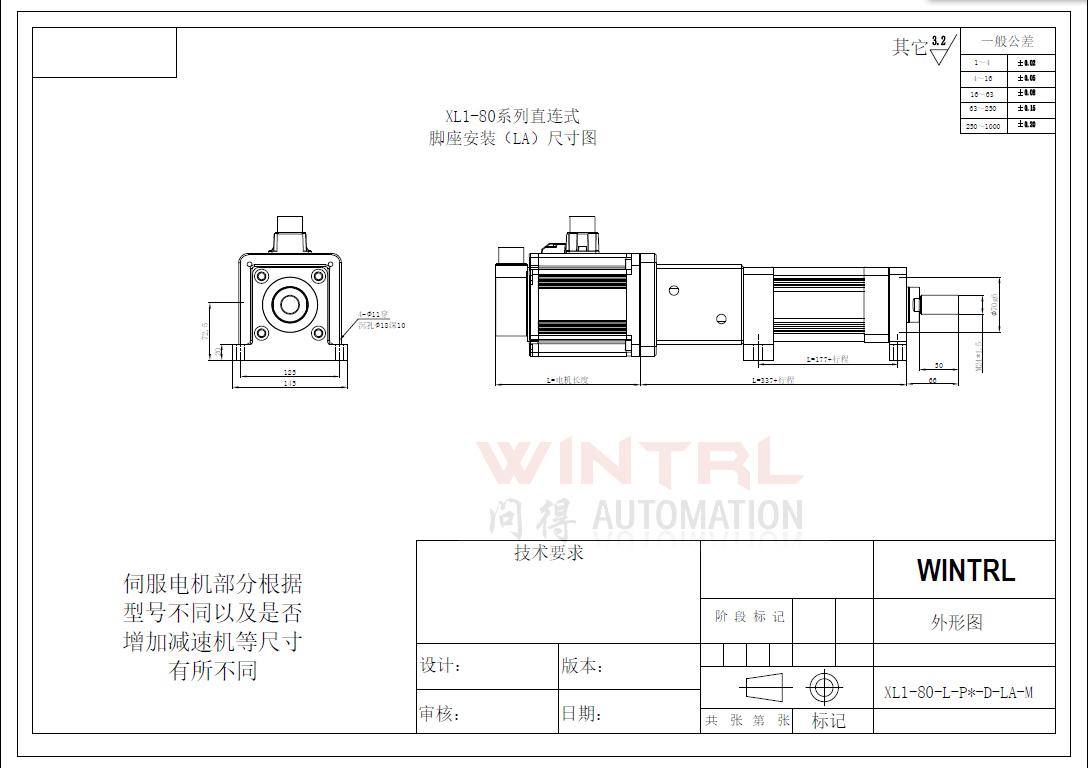

上海问得 XL1-80系列电动缸 直连式脚座安装（LA）尺寸图

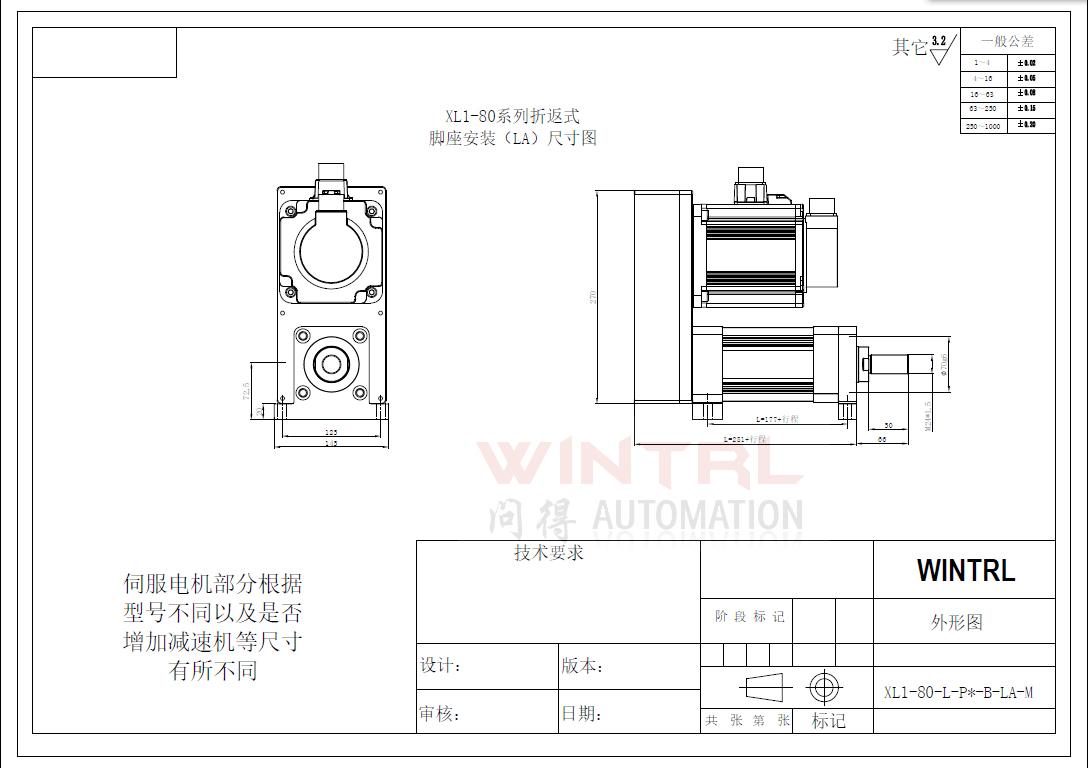

上海问得 XL1-80系列电动缸 折返式脚座安装（LA）尺寸图

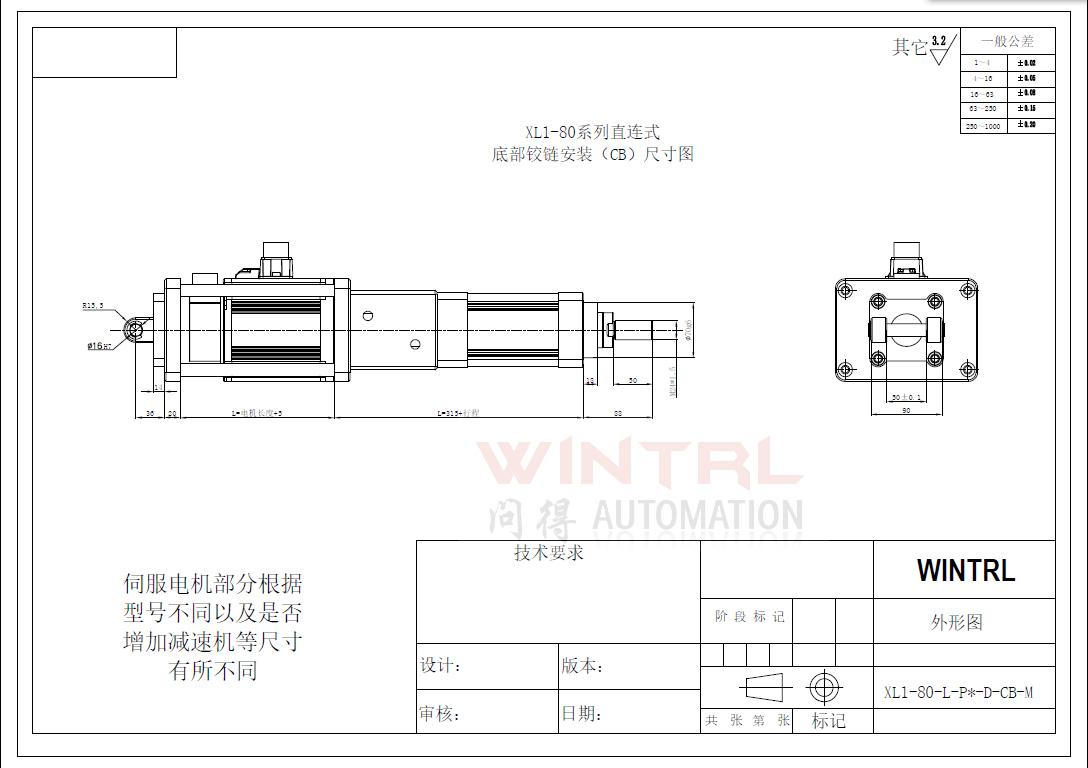

上海问得 XL1-80系列电动缸 直连式后铰链安装（CB）尺寸图

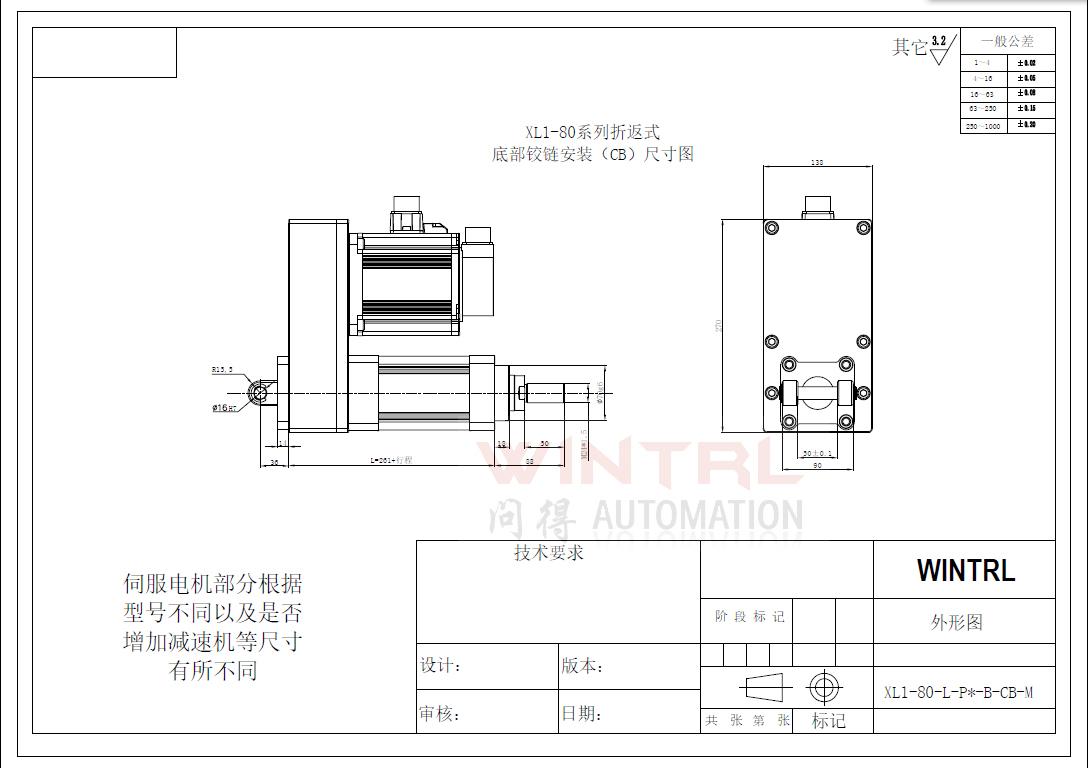

上海问得 XL1-80系列电动缸 折返式后铰链安装（CB）尺寸图

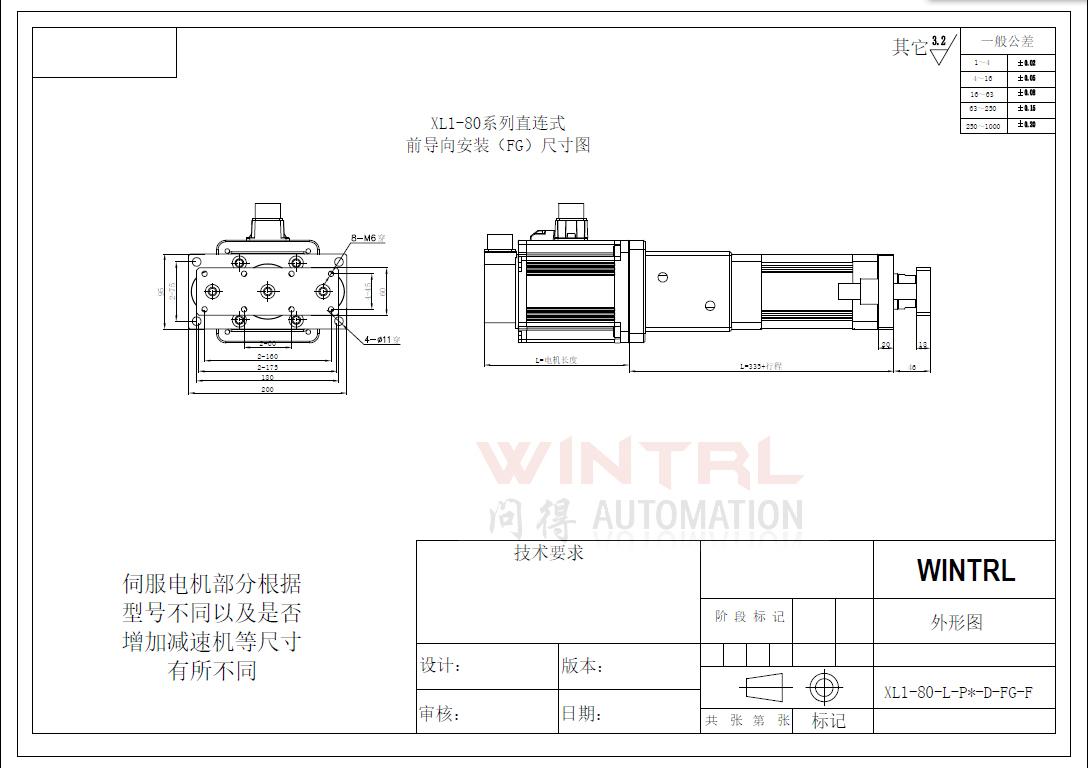

上海问得 XL1-80系列电动缸 直连式前导向安装（FG）尺寸图

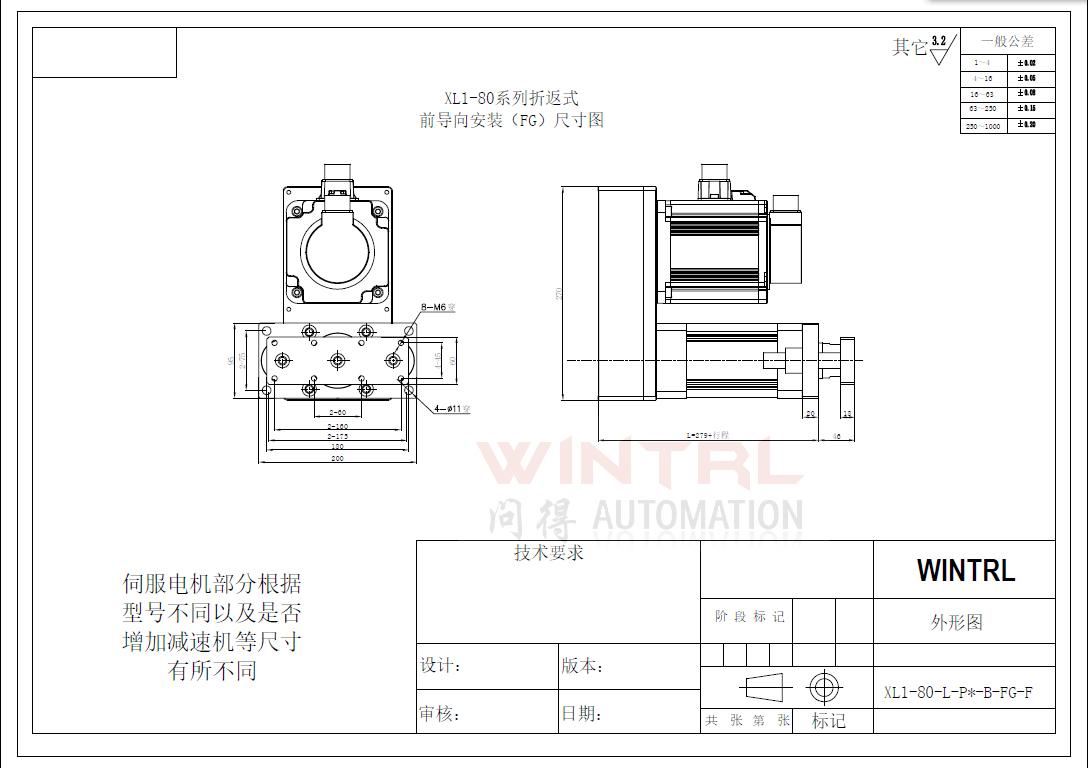

上海问得 XL1-80系列电动缸 折返式前导向安装（FG）尺寸图

其他型号：
40系列铝合金电缸
50系列铝合金电缸
63系列铝合金电缸
80系列铝合金电缸
100系列铝合金电缸
